Elektrikli Enjeksiyon Makinesi REAL-E150

Real serisi makine, yüksek hızlı işlemci sayesinde süper yüksek üretilebilirliğe ve hareket kesinliklerine sahiptir ve gerçek zamanlı fıeldbus sistemi kullanılmaktadır.

Kararlılık

Olağanüstü hareket kontrol teknolojisi ve servo sistemi, enjeksiyon çözünürlüğünü 0,01 mm’ye kadar, ağırlık ofsetini 0,01 g’dan daha az hale getirir. İsviçre yapımı Loadcell ve Yüksek dinamik Enjeksiyon Ünitesi optimizasyonlu basınç kapatma algoritması ile. Yüksek kaliteli elektrik ve pnömatik parçalar, Güçlendirilmiş mekanik yapı, daha yüksek üretim kalitesi sağlar

Ekonomik

Gelişmiş akıllı servo sürücü sistemi, düşük kayıplı mekanik yapı, optimizasyon ocak ısıtması ve tasarlanmış makine Isı dağıtma yapısı. Aracı olarak ataletsiz ve yağsız, doğrudan tam servo motor tahriki, güç tüketimi 0,3kwh/kg’a kadar düşer. Yüksek dinamik ve hassas enjeksiyon hareketleri, geleneksel hidrolik makinelere göre %6’nın üzerinde daha az ürün ağırlığı.

Verimlilik

Makine donanımlı kompres enjeksiyonu, kalıp açma sırasında ejektör ve diğer bazı paralel hareketler, döngü süresini etkili bir şekilde kısaltabilir. Herhangi bir üretim sürecinin serbest programlanabilir işlem sırası gösterimi. Yüksek hızlı servo motor ve son derece kısa çevrim süreleri için optimize edilmiş sistem tasarımı ve tutarlı parça kalitesine maksimum verimlilik ikilisi. Geniş kolon çubuğu alanı, uzun itici aralığı, Çin standardına ve Avrupa standart kalıp plakasına uygundur, çok fazla üretim hazırlık süresinden tasarruf sağlar.

Yenilik

En son kontrol ve hareket teknolojisini inceleyerek, çok sayıda Ar-Ge maliyetine yatırım yaparak zengin teknik rezervlere sahip olmuştur. En son endüstri bilgilerini ve proses özelliklerini araştırarak, yeni kalıplama gereksinim ihtiyaçlarını karşılamıştır. Bilgi teknolojisi ve entegrasyon teknolojisini geliştirmeye devam etmektedir.

Uzun ömür

Akıllı kalıp koruması, kalıp ezilme riskini azaltır. Eksen hareketlerinin kapalı döngü yörüngesi, mekanik aşınmayı azaltır. Kapalı devre tork kontrolü, kalıbı korur ve kaybı azaltır. Kapasitif dokunmatik ekran, Ultra uzun ömür

Temiz Ortam

Hepsi servo motorla tahrik edilir, hidrolik bileşen ve yağ içermez. Japonya ithal vidalı mil ve lineer kılavuzlar uzun ömür ve temizlik sağlar. Endüstri standartları profesyonel yağlama sistemini Lube kullanılmaktadır.

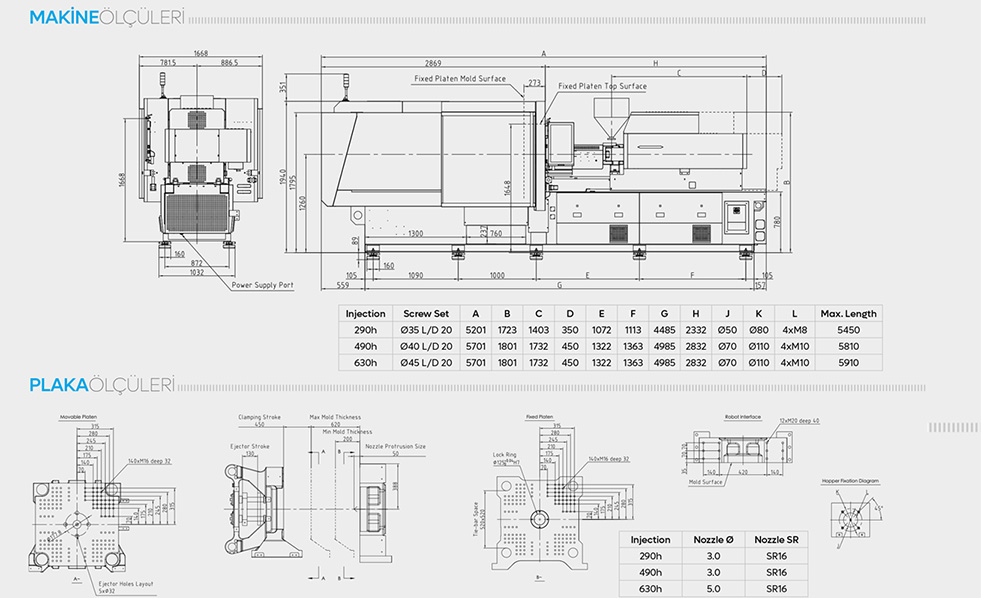

Teknik Özellikler: 150 Tonluk Elektrikli Enjeksiyon Kalıplama Makinesi (RE 150)
											Mengene Unitesi	RE 150	Enjeksiyon Unitesi	490 H	630 H
											Mengene Unitesi	RE 150	Enjeksiyon Unitesi	490 H	630 H
Mengene kuvveti	ton	150	Vida capı	mm	35	40	45	40	45	50
Mengene kuvveti	ton	150	Vida L/D oranı		22	20	18	22	20	18
Kilitleme Kuvveti	ton	155	Vida storku	mm	190	190	190	210	210	210
Kilitleme Kuvveti	ton	155	Enjeksiyon unitesi storku	mm	450	450	450	450	450	450
Mengene storku	mm	430	Baskı ağırlığı Maks. (PS)	gm	159	207	262	230	290	359
Mengene storku	mm	430	Teorik baskı hacmi	cc	178	232	294	257	325	402
Toplam açma mesafesi	mm	1.070	Enjeksiyon hızı	mm/s	300	300	300	300	300	300
Toplam açma mesafesi	mm	1.070	Enjeksiyon oranı	cc/s	287	376	476	376	476	588
Min Kalıp Kalınlığı	mm	200	Enjeksiyon basıncı	bar	2.500	2.000	1.650	2.450	1.950	1.600
Min Kalıp Kalınlığı	mm	200	Tutma basıncı	bar	2.000	1.600	1.320	1.960	1.560	1.280
Max. Kalıp kalınlığı	mm	620	Vida torku	Nm	500	500	500	500	500	500
Max. Kalıp kalınlığı	mm	620	Vida hızı	rpm	300	300	300	300	300	300
Kolon arası mesafe (H x V)	mm	520 x 520	Plastikleştirme oranı (PS)	gm/s	27	40	43	40	46	55
Kolon arası mesafe (H x V)	mm	520 x 520	Meme temas basıncı	ton	4	4	4	4	4	4
İtici kuvvet	ton	3,0	Toplam ısıtıcı kapas.	kW	17	17	17	17,5	17,5	17,5
İtici kuvvet	ton	3,0	Genel
Itici mesafesi	mm	140	Genel
Itici mesafesi	mm	140	Toplam bağlı güç	kw	33			34
Plaka ölçüsü (H x V)	mm	720 x 720	Makine Ölçüleri (L x W x H)	m	5,7 x 1,7 x 2			5,7 x 1,7 x 2
Plaka ölçüsü (H x V)	mm	720 x 720	Makine ağırlığı	ton	7,5			8

※ Ambalaj Üretimlerinde L/D oranı 24/1 olarak sunulmaktadır.
※ Bazı tonajlarda, Enjeksiyon hızı 800 mm/s’ye kadar yükseltilebilir. Hızlanma/yavaşlama 5G’ye kadar. Daha yüksek enjeksiyon hızı da özelleştirilebilir.
※ Baskı başına ağırlık, teorik değerin %95’idir. [GPPS]
※ Gerçek plastikleştirme kapasitesi değişebilir. Kullanılan malzemeye ve kalıplama koşullarına bağlı olarak.
※ Şebeke gücüne bağlı ana kesici kapasitesi ve ekstra 20A.
※ Makine boyutları ve makine ağırlığı yaklaşık değerlerdir.
※ Teknik özellikler, performans yükseltmesi nedeniyle haber verilmeksizin değiştirilebilir.
